Комплексная автоматизированная система термометрии КАСТ-01

для элеваторов, зернохранилищ и отдельных емкостей для хранения сыпучих продуктов

Система термометрии необходима при эксплуатации зернохранилищ и элеваторов, мельниц, комбикормовых заводов. Она предназначена для непрерывного циклического многоканального и многозонного измерения температуры сыпучих сред с целью исключения процесса самосогревания сырья.

Система термометрии – автоматизированная система, направленная на контроль температуры элеваторов и зернохранилищ. Она предназначена для контроля за температурой зерна в определенных местах силосов и, тем самым, предотвращения взрывоопасных ситуаций, а также порчи продукта. Начавшийся подобный процесс возможно остановить на начальном этапе. Если вовремя не определить нагревание может произойти возгорание продукта что впоследствии приводит к выходу из строя оборудования или утрате потребительских качеств продукции и огромным убыткам для предприятия. А поэтому качественно функционирующая система контроля температуры в силосах элеваторов является необходимостью.

КАСТ-01 устанавливается взамен устаревших систем УДКТЭ, ДКТЭ-4МГ, М-5, МАРС-1500, а также на вновь построенные элеваторы и силосы различных производителей.

В автоматизированную систему контроля температуры входят приборы и устройства (термоподвески и термошпаги), разработанные и выпускаемые нашей компанией ООО «Комплектэлектро плюс», а именно:

Термоподвески ТП-01, могут использоваться в составе как автоматизированных, так и неавтоматизированных систем, в которых считывание информации о температуре зерна в силосах производится с помощью ручного считывателя РС-01. ТП-01 представляет из себя полиэтиленовую трубу с головной частью. Внутри расположены цифровые датчики, по умолчанию через один метр, к головной части труба закреплена с разрывной нагрузкой порядка 8-10 кН., в ней находится контакты подключения к системе управления. При необходимости датчики можно расположить как через большее расстояние, так и через меньшее.

Для сбора информации с термоподвесок в составе автоматизированной системы термометрии используются блоки опроса термоподвесок БОТ-01; БОТ-02; БОТ-03А. БОТ-01 и БОТ-02 предназначены для работы с цифровыми термоподвесками ТП-01, производимыми нашей компанией, а БОТ-03А предназначен для работы с аналоговыми термоподвесками такими как ТП-50, ТП-53, ТП-53М и другими аналоговыми как ранее выпускаемыми, так и современными . Блоки опроса термоподвесок циклически опрашивают измерительные устройства и передают информацию на верхний уровень – в управляющий контроллер УК-01 или управляющий компьютер оператора.

Управляющий контроллер УК-01 предназначен для настройки и управления системы термометрии в целом, отображения информации о температуре и влажности внутри и вне силоса (бункера), формирования сигналов аварии при превышении установленного уровня измеряемого параметра, а также для связи с верхним уровнем.

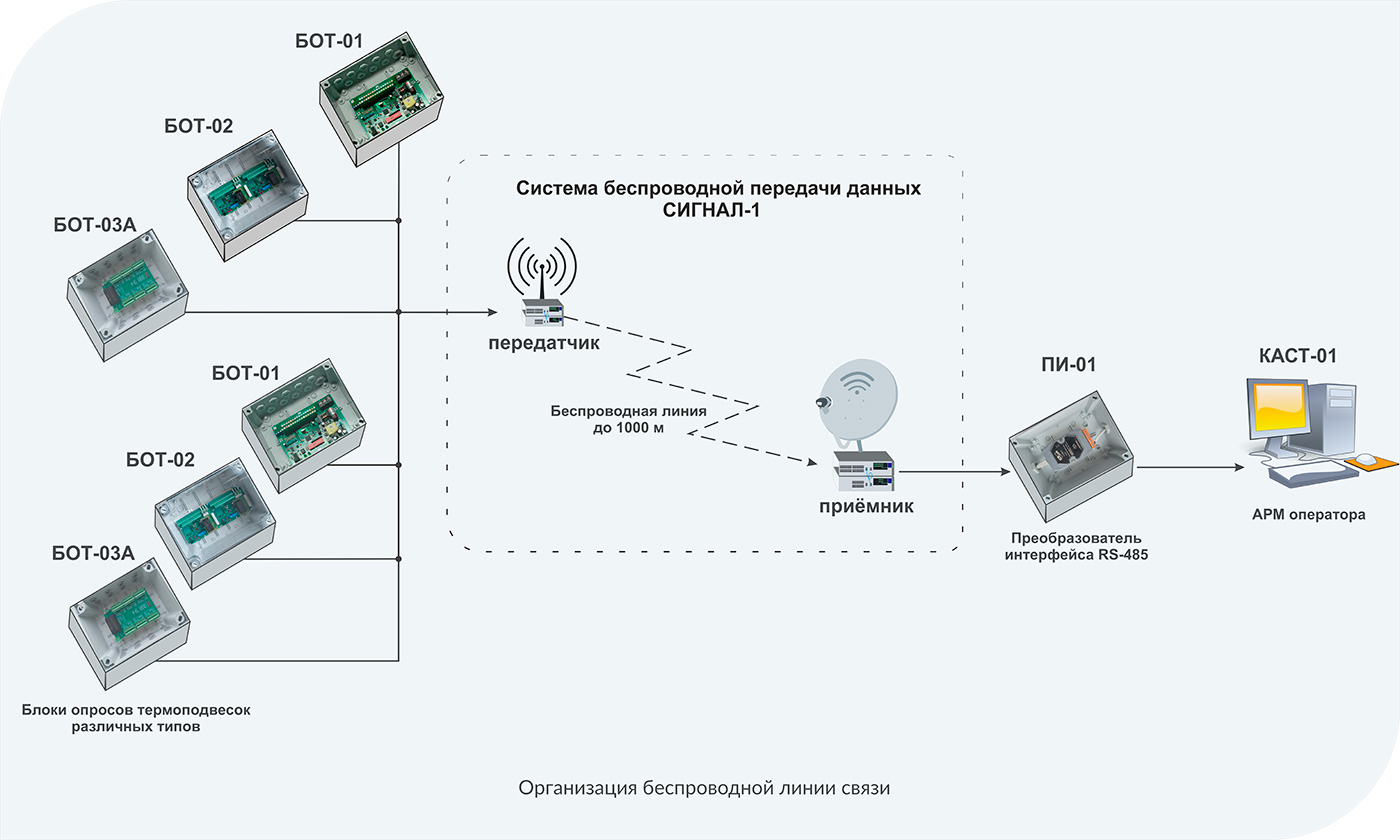

Структурная схема системы термометрии с использованием всех элементов, производимых ООО «Комплектэлектро плюс», изображена на рисунке

Пример реализации системы термометрии КАСТ-01 на крупном зернохранилище

Система термометрии КАСТ-01 на крупном зернохранилище

Состав и назначение ключевых элементов, используемых в системе термометрии КАСТ-01

Элемент системыНаименованиеКоличество в системеФункциональное назначение
ТермоподвескаТП-01-XX-YY1..512Измерение температуры зерна и продуктов его переработки в силосе/бункере
ТермошпагаТШ-01-XX-YY1..512Измерение температуры зерна и продуктов его переработки в напольном хранилище
Блок опроса термоподвесок 8-канальныйБОТ-011..64Циклический опрос до 8 термоподвесок и термошпаг с последующей передачей данных в управляющий контроллер УК-01
Блок опроса термоподвесок 16-канальныйБОТ-021..32Циклический опрос до 16 термоподвесок и термошпаг с последующей передачей данных в управляющий контроллер УК-01
Управляющий контроллерУК-011Сбор, обработка и отображение данных о температуре и влажности, формирование сигналов тревоги, настройка системы, связь с рабочей станцией
Ручной считывательРС-011Считывание и хранение данных с термоподвесок и термоштанг в отсутствии блока БОТ-01 и управляющего контроллера УК-01 (ручной режим работы)



Элемент системыНазначение
Термоподвеска
ТП-01-XX-YY
Измерение температуры зерна и продуктов его переработки в силосе/бункере
Термошпага
ТШ-01-XX-YY
Измерение температуры зерна и продуктов его переработки в напольном хранилище
Блок опроса термоподвесок 8-канальный
БОТ-01
Циклический опрос до 8 термоподвесок и термошпаг с последующей передачей данных в управляющий контроллер УК-01
Блок опроса термоподвесок 16-канальный
БОТ-02
Циклический опрос до 16 термоподвесок и термошпаг с последующей передачей данных в управляющий контроллер УК-01
Управляющий контроллер
УК-01
Сбор, обработка и отображение данных о температуре и влажности, формирование сигналов тревоги, настройка системы, связь с рабочей станцией
Ручной считыватель
РС-01
Считывание и хранение данных с термоподвесок и термоштанг в отсутствии блока БОТ-01 и управляющего контроллера УК-01 (ручной режим работы)

Программное обеспечение системы термометрии

ПО осуществляет обработку и сохранение информационных данных. Оперативную информацию получает по RS-485 от БОТ 01 или Бот 02. Настройка системы термометрии осуществляется индивидуально для каждого элеватора, зернохранилища, мельницы и комбикормового завода.

ПО устанавливается на персональных или промышленных компьютерах с операционной системой Windows.

Ключевые особенности ПО термометрии

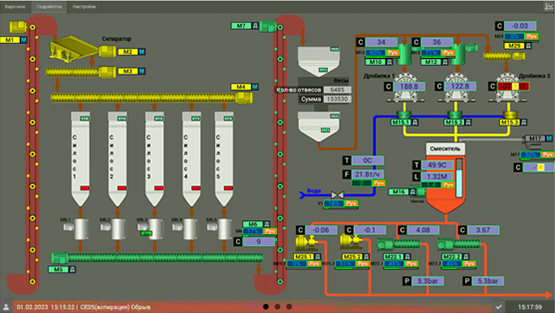

некоторые элементы интерфейса пользователя ПО термометрии

Общий вид элеватора из 40 силосов

Программное обеспечение системы термометрии

Схематичное расположение термоподвесок внутри силоса

Программное обеспечение системы термометрии

Состояние термоподвески

Программное обеспечение системы термометрии

Серый – датчик находится вне уровня контроля,
сообщения о превышении порогов не выводятся.

Красный – Превышение аварийной температуры или ошибка датчика.

Оранжевый – превышение предупредительной
температуры.

Желтый столбец –заданный пользователем уровень продукта.

Достоинства системы термометрии КАСТ-01

15 летний опыт работы в отрасли, более 50 действующих объектов

собственное производство ключевых элементов системы (термоподвесок и управляющей электроники) даёт возможность предоставления скидок постоянным и оптовым клиентам

наличие бюджетного варианта термометрии с ручным считывателем РС-01 позволяет проводить эксплуатацию системы без автоматизированного рабочего места (АРМ) оператора

наличие в управляющем контроллере 32 дискретных программируемых релейных выходов для формирования сигналов тревоги и блокировки продувочных вентиляторов

оптимально подобранное сечение кабель-троса способствует минимальному трению сырья при выгрузке из силоса, приводя к значительному снижения нагрузки на элементы конструкции

повышенная надёжность термоподвески обеспечивается благодаря использованию высококачественного материала и дополнительному армированию металлическими тросами

наличие универсального крепления позволяет устанавливать термоподвески как на крышу, так и под крышу силоса, а благодаря дополнительному элементу в нижней части, появляется возможность фиксации в полу для предотвращения наклона в процессе загрузки/перемешивания зерна

защита всех элементов системы управления от пыли, влажности и статического электричества

уникальный алгоритм определения уровня заполнения сырья в силосе

возможность интегрирования системы термометрии КАСТ-01 в любую АСУ ТП предприятия

гарантия на оборудование до 3-х лет

защита всех элементов системы управления от пыли, влажности и статического электричества

Для чего нужны системы контроля температуры хранения зерна

Самопроизвольное повышение температуры зерна связано с нарушением условий его хранения. Чтобы исключить подобные ситуации, используются системы термометрии. Они предназначены для незамедлительного выявления очагов самосогревания путем точного анализа, устранения их причин, решения текущих проблем.

Системы термометрии зерна выполняют следующие функции и имеют ряд возможностей:

Существует два основных варианта исполнения систем. Первый – термоподвеска для зернохранилища, созданная на базе аналоговых датчиков. Второй – термоподвеска для  элеватора, зернохранилища и мельницы, оснащенная цифровыми температурными датчиками. Именно этот вариант является наиболее продвинутым. Такая система способна не только прогнозировать появление очага самосогревания, но и отмечать уровень зерна в тех местах, где установлены датчики.

Оборудование для термометрии зерна от ООО «Комплектэлектро Плюс»

Компания занимается производством и установкой основного оснащения, направленного на комплексный автоматизированный контроль температуры зерна в хранилищах. Система КАСТ-01 устанавливается взамен устаревших и менее эффективных. Ее ключевыми элементами является термоподвеска, термошпага, блоки опроса термоподвесок (8-ми и 16-ти канальный), управляющий контроллер, ручной считыватель. Термометрия элеватора обеспечивается системой, конфигурация которой определяется индивидуально для каждого заказчика с учетом его потребностей.

На термоподвески и системы термометрии действует гарантия до 3-х лет.

Также компанией предоставляются услуги по обновлению оборудования, которое может проводиться поэтапно!

Услуги по обновлению оборудования

Для реализации системы термометрии можно задействовать, как ранее используемые подвески ТП-1, ТП-32 с аналоговыми чувствительными элементами, находящиеся в пользовании элеваторов, так и современные ТП-01 с цифровыми датчиками температуры, вновь изготовленными на площадях ООО «Комплектэлектро Плюс».

Автоматизацию и модернизацию системы термометрии возможно производить поэтапно, используя старые термоподвески и новую систему одновременно.

Наша компания предлагает тестирование установленных термоподвесок с целью выявления неисправных с последующей заменой.

ООО «Комплектэлектро Плюс» разработает проектную документацию, окажет инжиниринговые услуги, проведет монтажные и пусконаладочные работы, в кратчайшие сроки и с высоким качеством.
